系統概述
儲能變流器（PCS）是連接儲能電池系統與電網的雙向電能轉換裝置，可在電網與儲能系統之間實現電壓、頻率與功率的精準快速調節，具備恒功率/恒流充放電能力，并能平滑波動性電源的輸出。它不僅滿足傳統并網變流器將直流電逆變?yōu)榻涣麟姷囊螅€可支撐儲能系統“充電+放電”的雙向能量流動，廣泛應用于光伏與風電功率平滑、削峰填谷、微電網等多種場景。

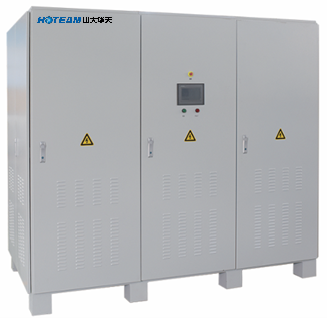

華天儲能變流器專為三相儲能系統設計，電網自適應50/60Hz，采用DC-AC雙向變換及四象限SVPWM/SPWM技術，實現能量雙向流動，功率因數高于0.99，并網諧波小，電能質量高。其輸出功率因數可調（-0.8超前至+0.8滯后），適應不同電網要求。該產品兼容鉛酸電池、鋰電池、液流電池、氫燃料電池、超級電容等多種儲能形式，并提供RS485、TCP/IP、CAN等通訊接口，支持標準Modbus協議，便于遠程監控。
針對液流電池系統，專用型號增加0V預充功能，支持DCDC預充與電阻預充兩種模式。DCDC預充功率可配置（≤PCS主機功率），適配寬范圍電池電壓，預充恒流值可設，并具備完善的過欠壓、過流及過熱保護；電阻預充功率同樣可調（≤PCS主機功率），預充電流由壓差控制，預充電阻可根據液流電池內阻匹配選型。
典型應用場景包括：削峰填谷、光儲直柔、工商業儲能、峰谷套利等。
產品特點：
1.支持四象限運行與能量雙向流動，可自適應50Hz/60Hz電網。
2.輸出功率因數在-0.8（超前）至+0.8（滯后）范圍內可調，支持自定義無功補償。
3.具備直流防反接、過欠壓、過流、過熱等多重電氣保護功能。
4.配備彩色觸摸屏，支持中英文切換，顯控一體，運行數據直觀清晰。
運行模式及原理
PCS交流側單路輸出（交流接觸器外置）系統拓?fù)鋱D
當電網掉電時，若需由儲能變流器（PCS）進行構網，應選擇具有一路交流輸出口、且交流接觸器外置的配置方案。
外置交流接觸器為可選配件。儲能變流器將預留用于外接交流接觸器的控制干接點，以及交流電壓信號采樣端子排，用戶可自行準備線材進行連接。系統運行邏輯如下：
電網掉電時，PCS（需切換至UPS模式）將自動無縫轉為離網模式，完成構網后為負載供電。
電網恢復后，PCS通過采集到的交流電壓信號進行鎖相，隨后控制外置交流接觸器吸合，并自動切換回并網模式。

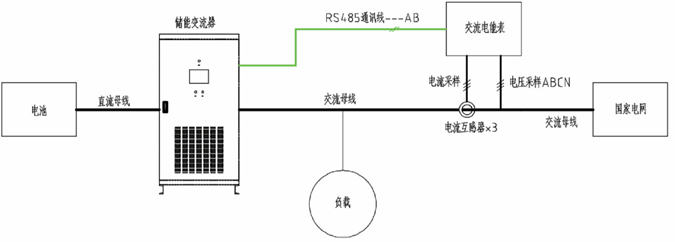

PCS防逆流系統拓?fù)鋱D
在不允許并網送電的條件下，可選擇配置防逆流功能，以確保儲能變流器輸出的電能僅供給本地負載使用，不會向電網反饋功率。該功能支持通過本地觸摸屏進行投切操作。
外置交流電能表為選配件，儲能變流器預留有RS485通訊接口，用戶可自備線纜接入電能表。系統運行邏輯如下：
儲能變流器根據負載實際功率實時調整輸出，所發電能均由本地負載消納，不向電網輸送。
關于電能表的安裝位置，根據機型差異區分如下：
僅具備1路交流輸出口且需構網運行的機型，應將防逆流電能表外置于負載端，并通過RS485接口接入儲能變流器。
同時具備負載口與電網口的機型，若負載僅接在負載口，則防逆流電能表可內置在儲能變流器內部。

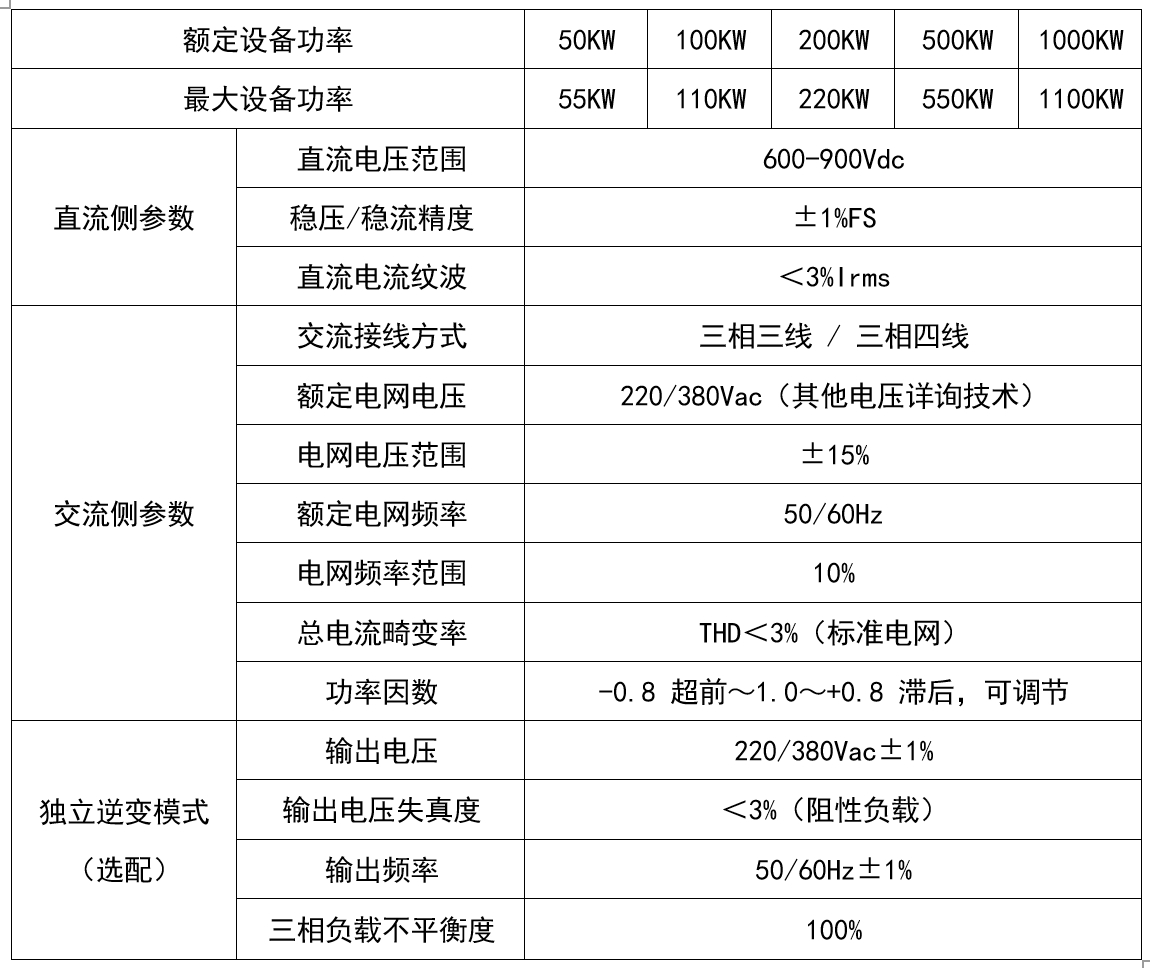

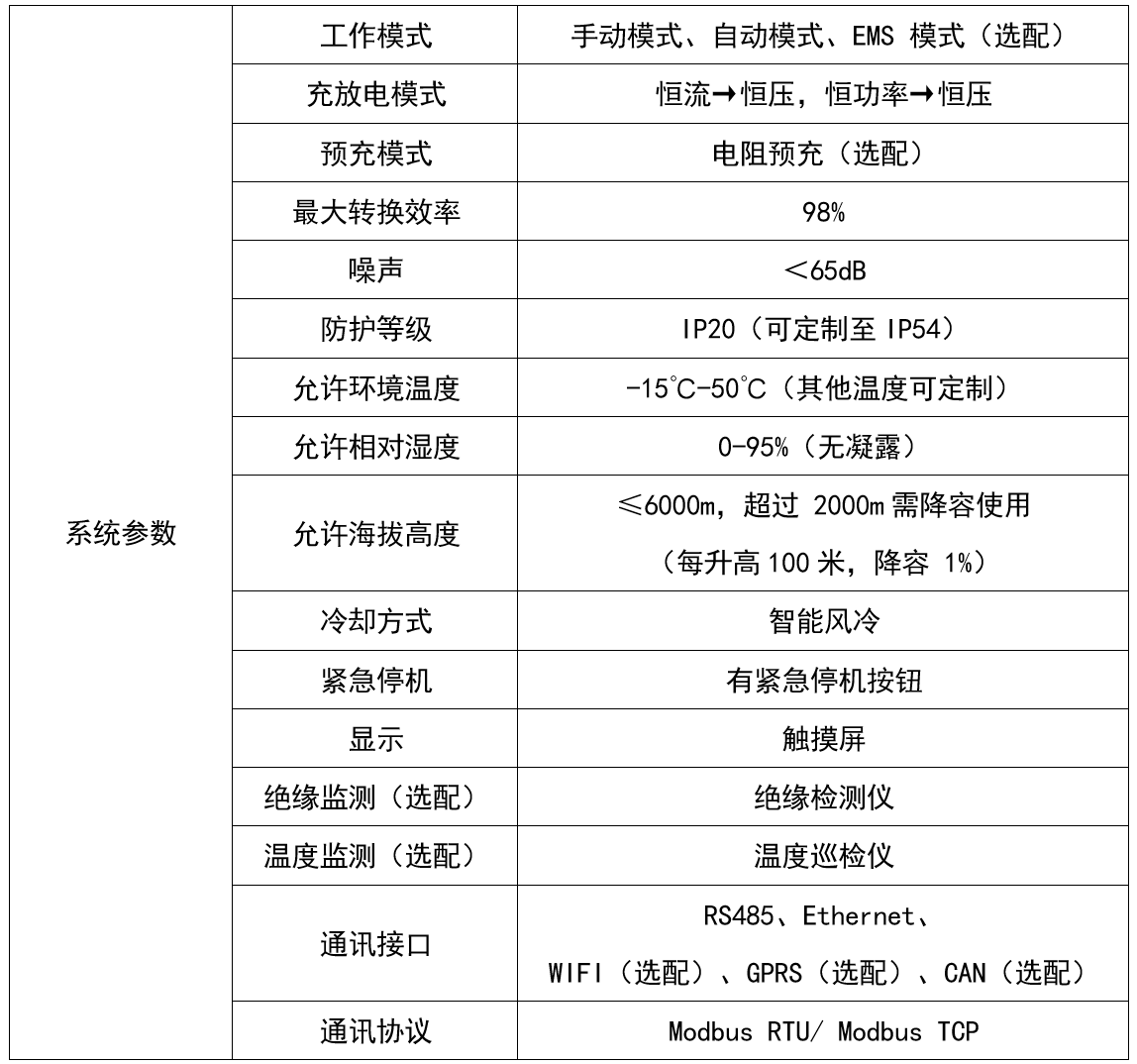

PCS高頻設備參數

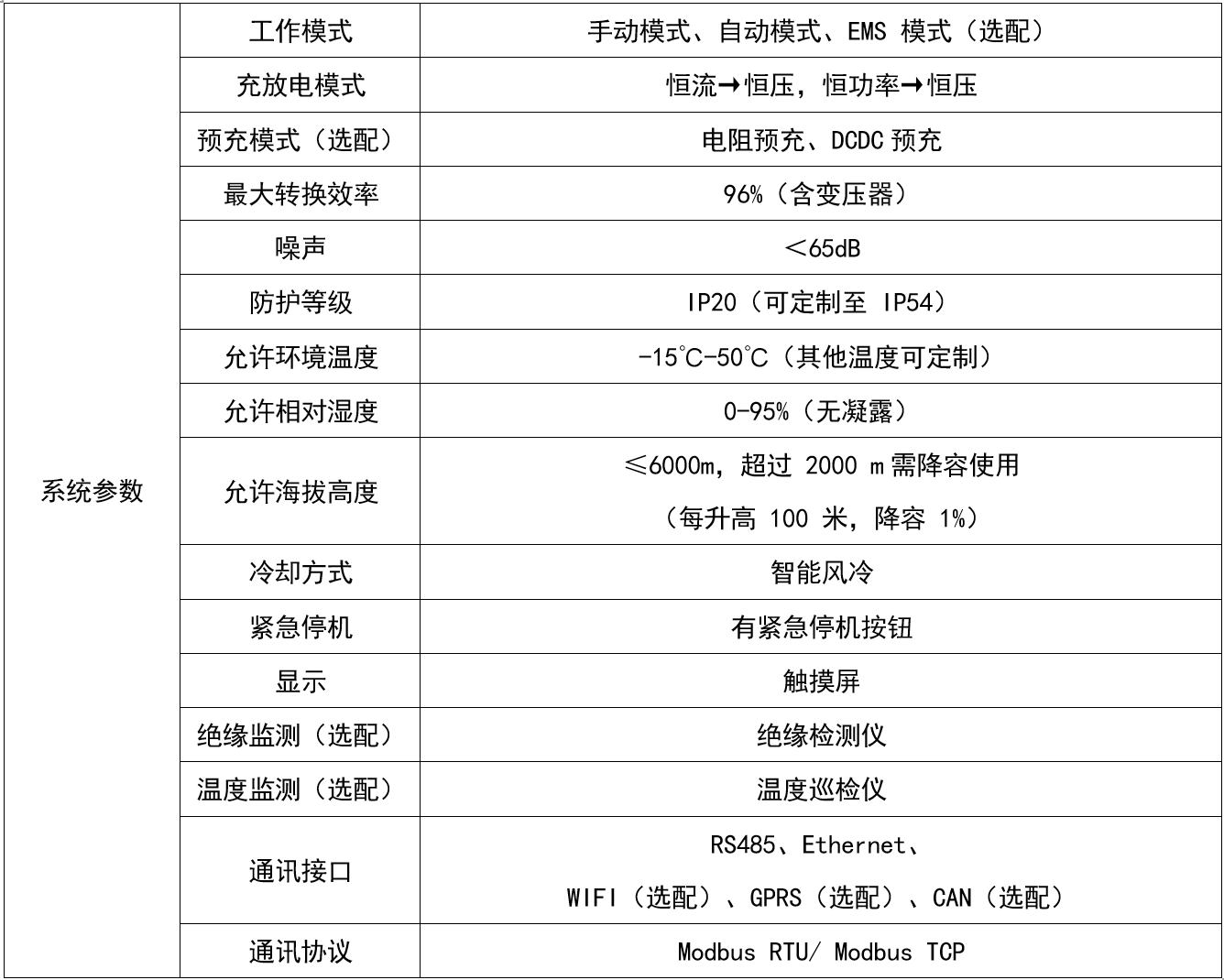

PCS工頻設備參數
產品尺寸

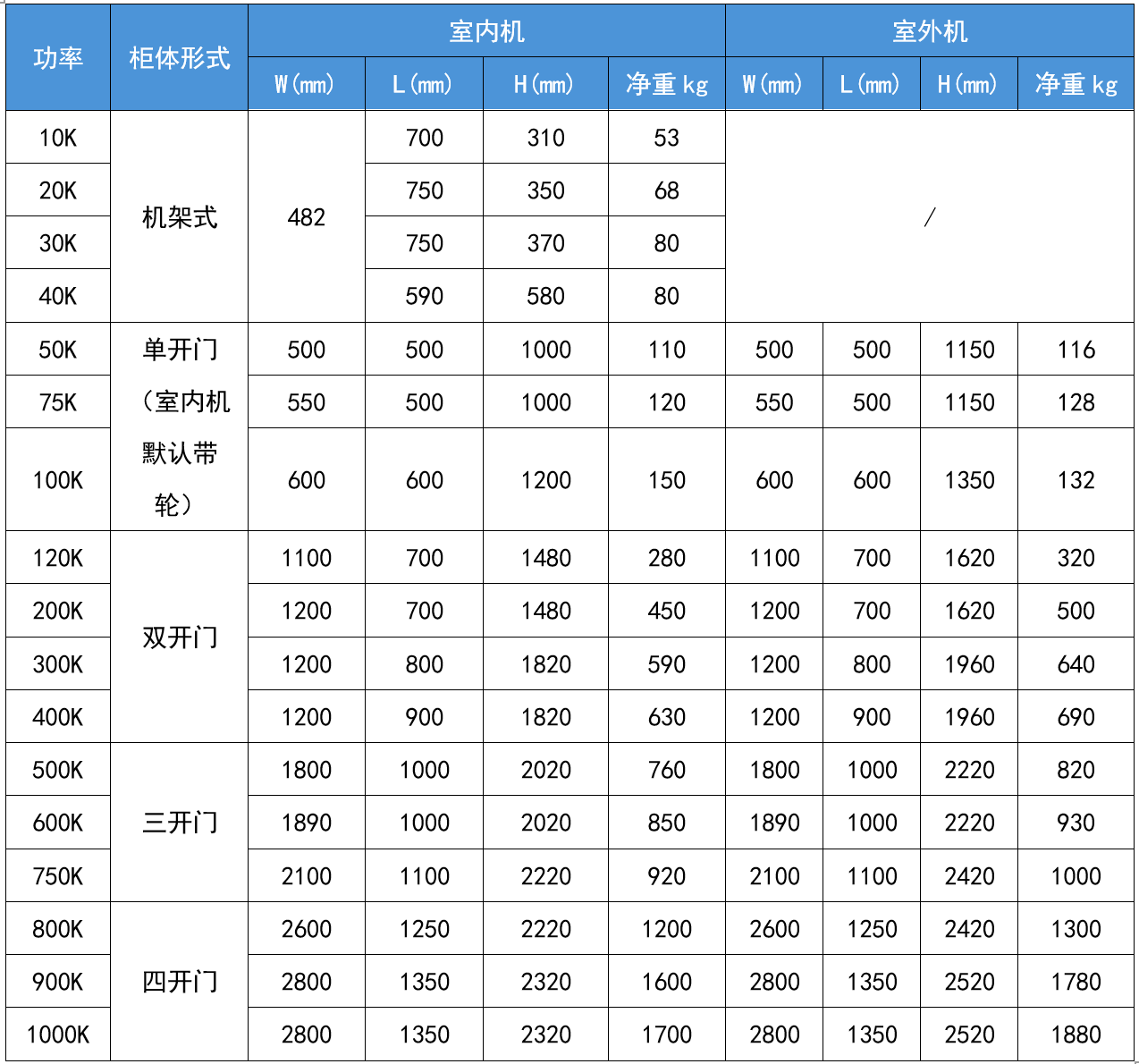

高頻款

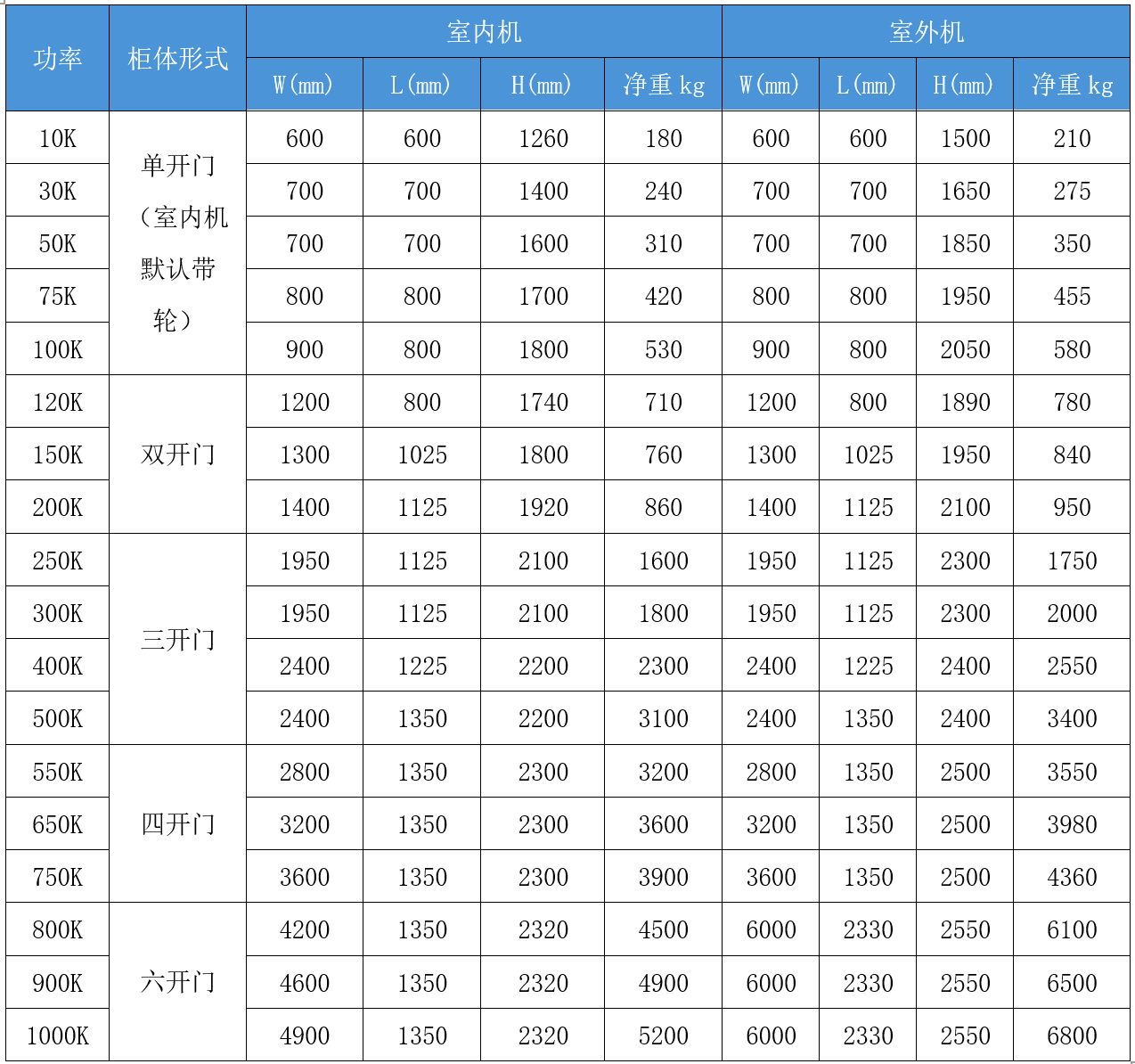

工頻款
