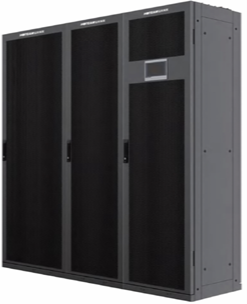

系統概述
高壓直流（HVDC）是一種應用于數據中心的新型直流不間斷供電方案。其“高壓”是相對于以往通信電源常用的-48V直流系統來說的，典型輸出直流電壓可達到240V、336V甚至800V。該系統通過精簡電能轉換過程，將交流電（AC）直接整流為直流電（DC），并借助整流模塊、直流配電單元與蓄電池組等關鍵部件，為服務器等IT設備提供高效穩定的電力供應。
相較于傳統不間斷電源（UPS），HVDC的優勢主要在于取消了逆變環節（DC-AC轉換）。傳統UPS供電通常需要經歷“交流-直流-交流-直流”的多級變換，每一級都會帶來一定的能量損耗；而HVDC僅通過“交流-直流”一次轉換，直接輸出高壓直流電，再由服務器內部的DC-DC電源模塊轉換為適合設備的工作電壓，從而大幅提升了整體能效。
產品特點
1. 高效節能，大幅降低運營成本?：系統轉換效率可達95%以上，相比傳統UPS節能效果明顯。以年耗電1億度的數據中心為例，采用HVDC技術可使PUE（電源使用效率）降低約15%，綜合供電效率高達97%，從而有效減少長期用電開支。
2. 可靠性顯著提升?：采用模塊化N+X冗余設計，整流模塊與蓄電池組均形成并聯冗余，系統整體可靠性高于單個組件。即使在HVDC系統發生故障時，蓄電池仍可直接為負載供電，確保持續穩定運行。
3. 建設與維護成本雙降低?：由于省去了逆變器等部件，HVDC的建設成本較傳統UPS低20%-30%，占地面積減少約50%。其模塊化結構支持分期建設和熱插拔更換，可使后期維護成本降低約40%。
4. 良好的兼容性與擴展性?：系統可兼容現有220V交流設備，無需改造服務器電源，便于平滑過渡。支持多達40臺整流模塊并機運行，可根據實際負載需求靈活、彈性擴容。
5. 綠色低碳，符合政策導向?：HVDC具有損耗低、碳排放少的特點，順應《數據中心綠色低碳發展專項行動計劃》等政策對綠色電力使用率的要求。其直流特性更易于與太陽能、風能等可再生能源直接對接，有助于構建“源-網-荷-儲”一體化的清潔能源系統。

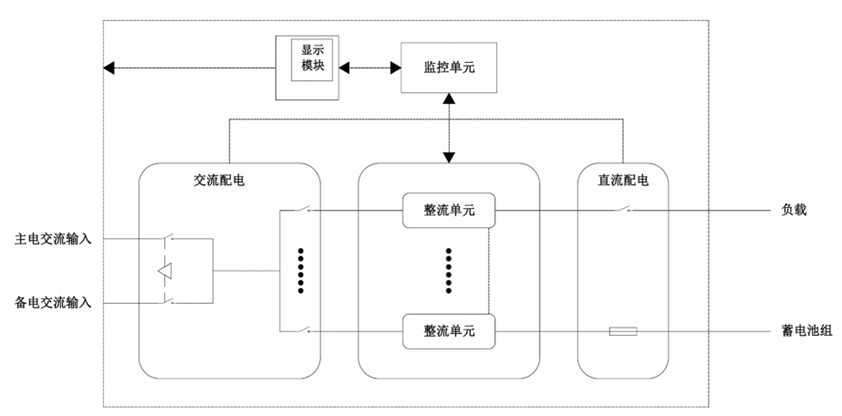

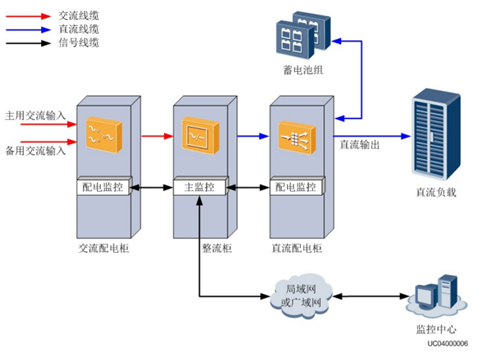

工作原理及模式

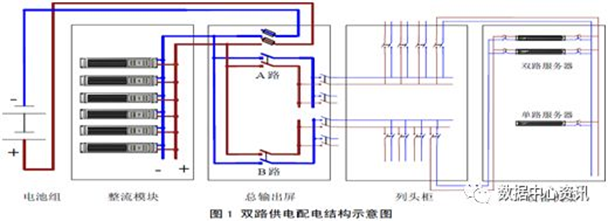

方案一：?jiǎn)坞娫措p母線：任何一路跳閘，另外一路仍可保證設備不掉電
方案二：雙電源雙母線 2*(N+1)：雙系統雙路供電配電結構

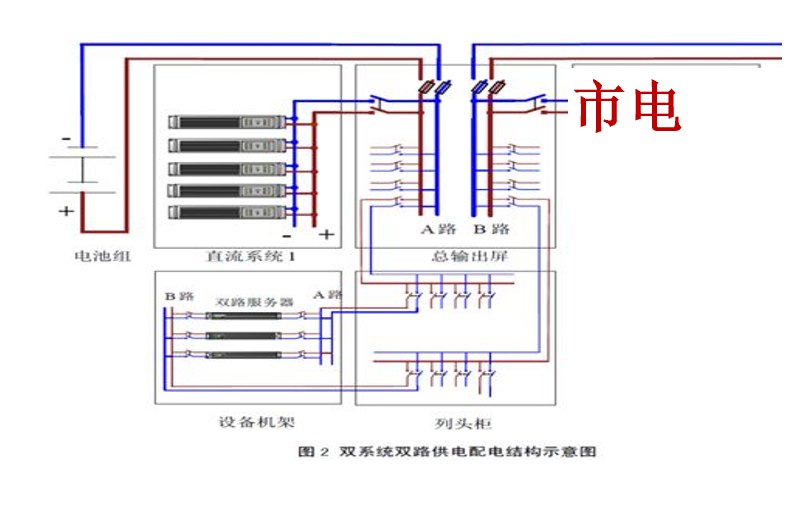

方案三：市電+HVDC雙路供電配電結構

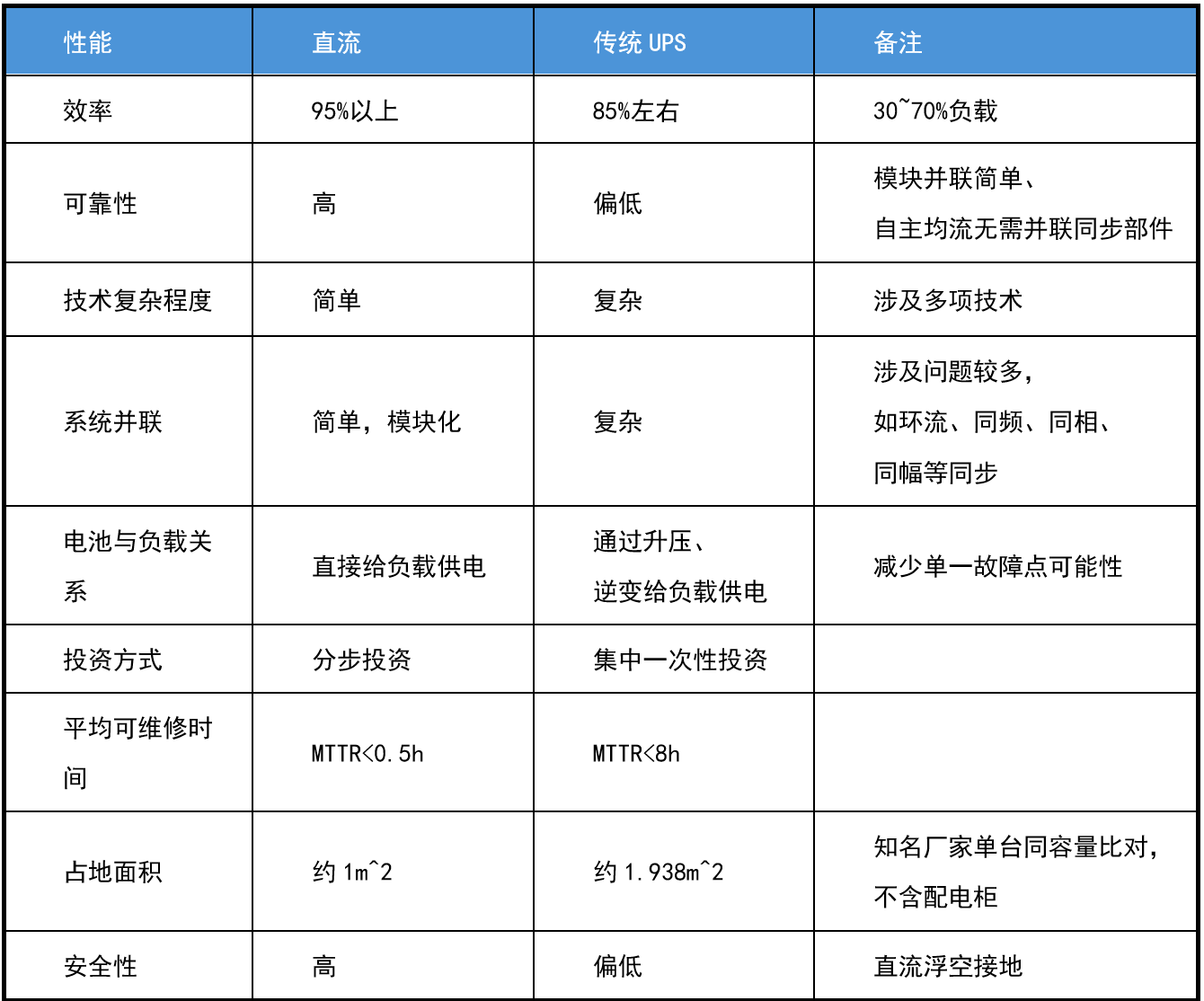

高壓直流HVDC與傳統交流UPS的對比
典型應用場景
專為通信行業IDC機房、智算中心等關鍵設施設計，主要為服務器、路由器、防火墻以及電力監控機房?jī)?nèi)的微機系統等IT設備，提供穩定可靠的直流電源。

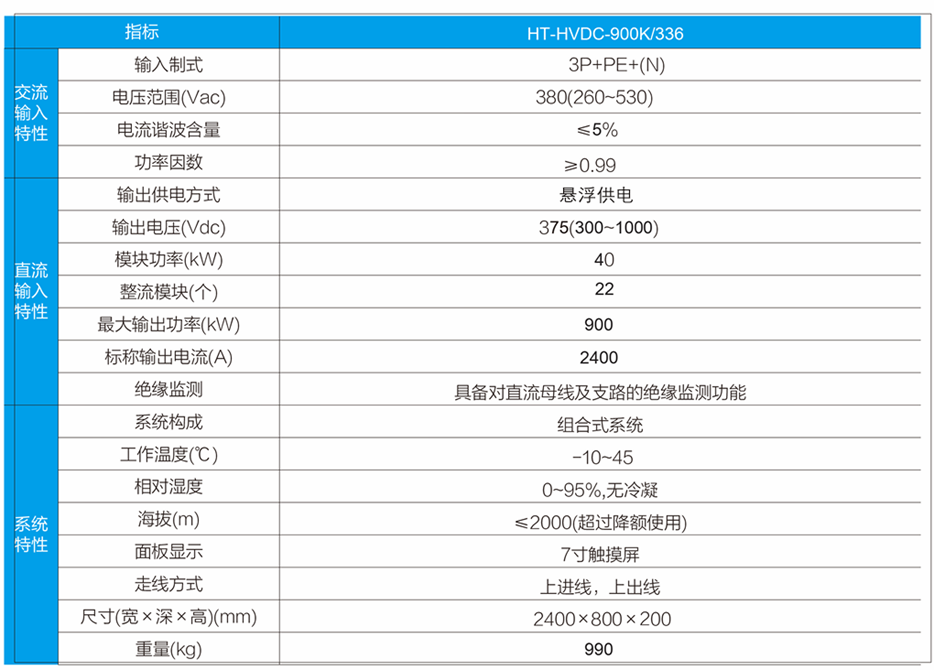

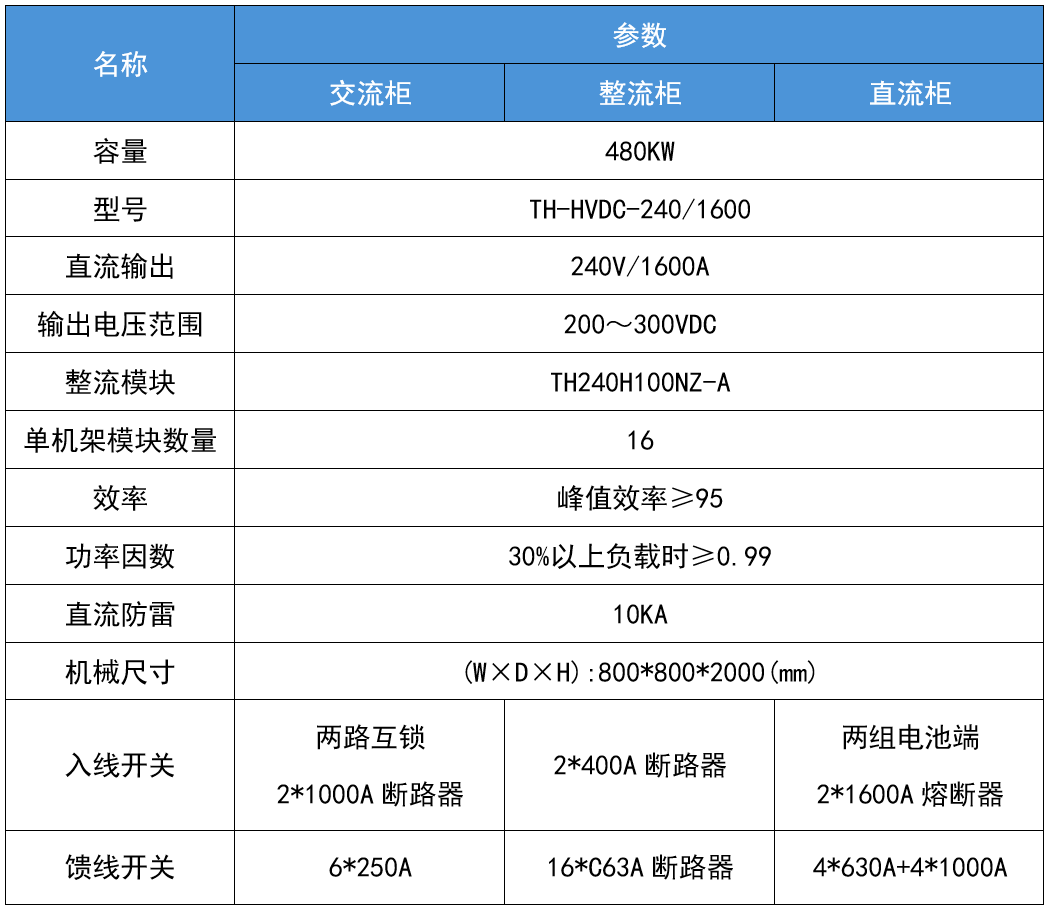

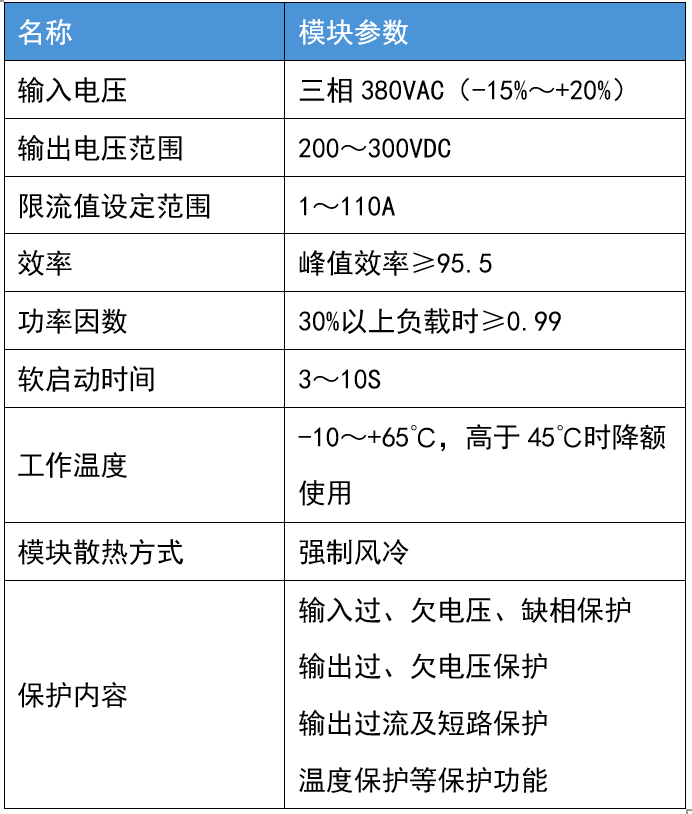

技術參數

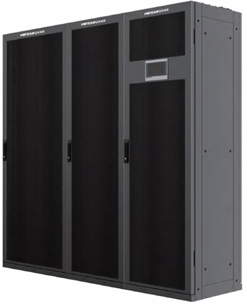

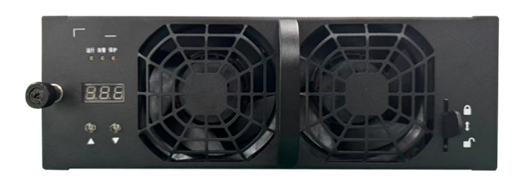

HVDC-電源模塊
采用模塊化設計，支持N+1熱備份，可平滑擴容。
模塊內置預充電路，支持帶電插拔，更換安全便捷。
整機效率高，峰值效率可達95.5%，同時具備重量輕、體積小的特點。
采用三相有源功率因數校正技術，30%負載時功率因數可達0.99，半載以上諧波電流≤5%。
模塊支持?jǐn)?shù)字均流，并機不均流度≤±5%。
模塊配備標準CAN通信接口，便于接入自動化系統，實現“四遙”及無人值守功能。
正面設有LED數碼管顯示，可通過按鍵進行參數設置，操作簡單。
模塊還具備強制輸出模式（270V不限流），適應特殊工況需求。
