產品簡介
華天動態無功有源濾波綜合補償裝置是由晶閘管投切電容器TSC和有源濾波器APF有機組合在一起的可快速、連續光滑調節電力系統無功功率并且可以進行有源濾波的綜合補償裝置，解決了傳統無功補償精度不夠、諧波濾除效果差及純有源濾波器進行無功補償成本高的問題，具有投切無涌流、響應速度快、濾波效果好的特點，是低壓動態無功補償兼有源濾波的性價比較高的設備。

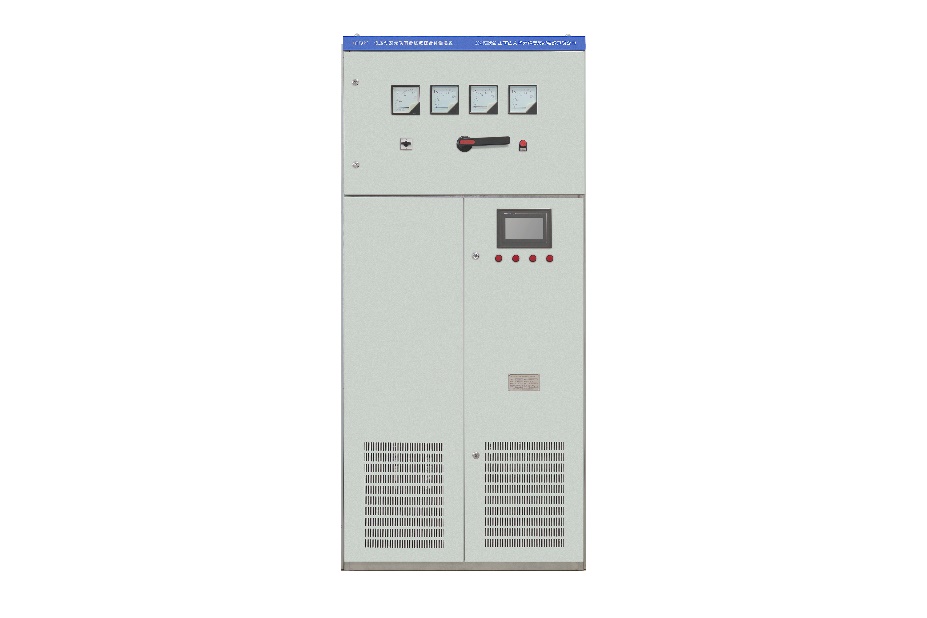

HTTAPF動態無功有源濾波綜合補償裝置
工作原理

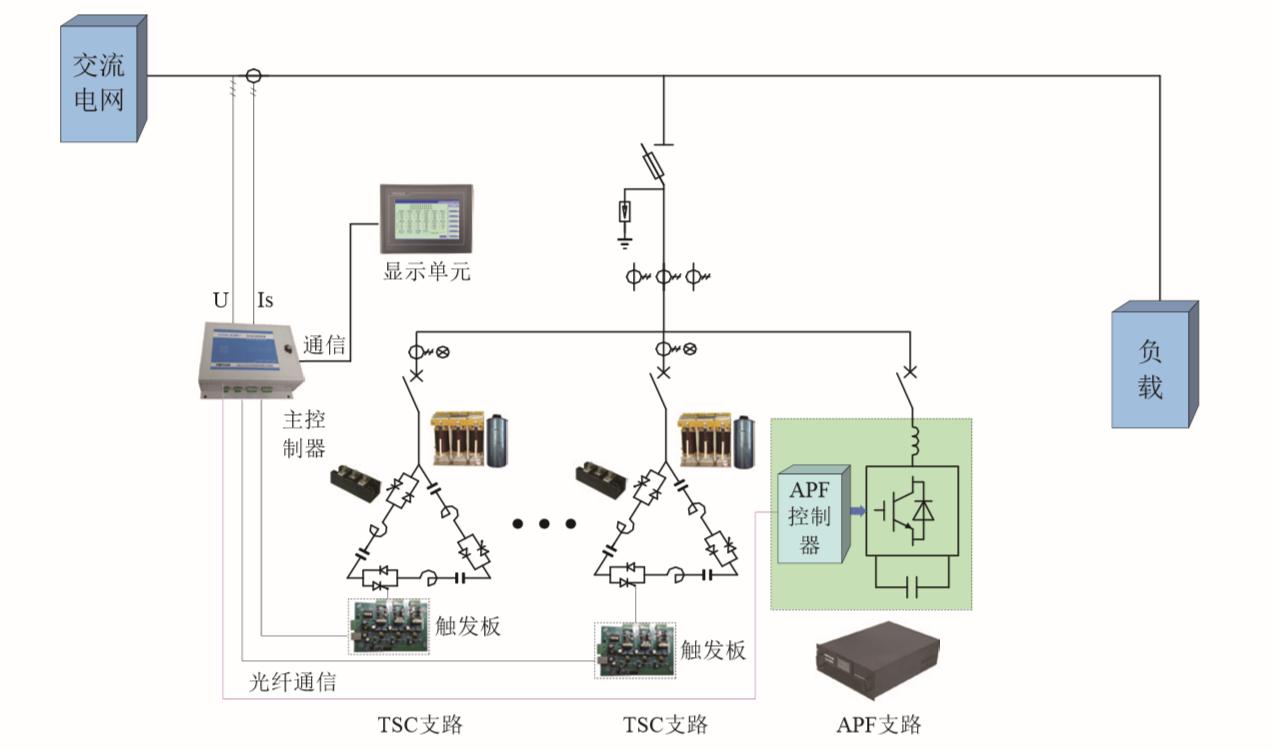

動態無功有源濾波綜合補償裝置原理圖
技術特點
· 輸出的無功功率可在整機容量范圍內連續調節；
· 功率因數可達到全程為1（總補償容量足夠的情況下）；
· 有源濾波器支路除實現濾波外還可以開啟SVG功能，雙向輸出無功功率；
· 有源濾波器支路可以工作在三相四線模式，補償不平衡的有功和無功；
· 有源濾波器采用逆變雙重化技術，可以減少紋波電流；
· TSC投切電容器采用無暫態投切技術，投入時無涌流；
· 采用主從控制器協同控制方式，避免兩個獨立控制器對系統帶來的震蕩；
· 動態響應時間≤20ms；
· 有源濾波器采用低損耗微晶合金磁芯電抗器，噪聲低，效率高；
· 有源濾波器采用光纖驅動，晶閘管采用光電隔離觸發技術，安全、可靠、抗干擾能力強；
· 嚴格熱設計，確保系統運行安全可靠；
· 采用多重軟、硬件抗干擾措施，抗干擾能力強，工作可靠；
· 具有自檢功能和過壓保護、過流保護等多種硬件保護功能，確保設備的穩定可靠運行；
· 具有波形顯示、諧波含量顯示及事件記錄等功能；
· 具有RS485接口，標準MODBUS通訊協議，計算機遠程監控。
性能參數
|
型號 |
HTTAPF□□-□/□-□A |
|
投切方式 |
晶閘管投切電容器TSC+有源濾波器APF |
|
輸入 |
|
|
工作電壓 |
額定電壓-20%-15%; |
|
工作頻率 |
50Hz ±5% |
|
性能指標 |
|
|
功率因數 |
功率因數可達全程為1（整機容量足夠的情況下） |
|
響應時間 |
≤20ms |
|
投切涌流 |
無 |
|
音頻噪聲 |
≤50dB |
|
保護功能 |
電壓異常保護、過流保護、過熱保護、系統故障保護 |
|
有功功率損耗 |
滿載＜1.5％ 額定補償容量 |
|
CT的要求 |
3個，0.2級及以上 |
|
電流檢測方式 |
可選的源電流檢測或負載電流檢測方式 |
|
顯示及接口 |
|
|
語言類型 |
中文/英文 |
|
顯示界面 |
7英寸觸摸屏 |
|
操作按鈕 |
觸摸屏 |
|
通訊接口 |
RS-485、以太網、GPRS、WIFI，其它通訊方式可定制 |
|
產品配置 |
|
|
單機運行 |
可以 |
|
并聯運行 |
10臺 |
|
防護等級 |
IP3X，更高防護等級可定制 |
|
顏色 |
RAL7035（淺灰色），可根據用戶要求定制 |
|
控制接線 |
并機時使用1.5mm2雙芯電纜 |
|
采樣電流線 |
使用2.5mm2雙芯電纜 |
|
環境條件 |
|
|
環境 |
室內安裝，潔凈環境 |
|
環境溫度 |
工作溫度：－25-50℃：儲存溫度：－40-70℃ |
|
相對濕度 |
最大95％RH（無凝露） |
|
海拔高度 |
2000m，更高海拔可定制 |
